Вводная схема электроснабжения дома

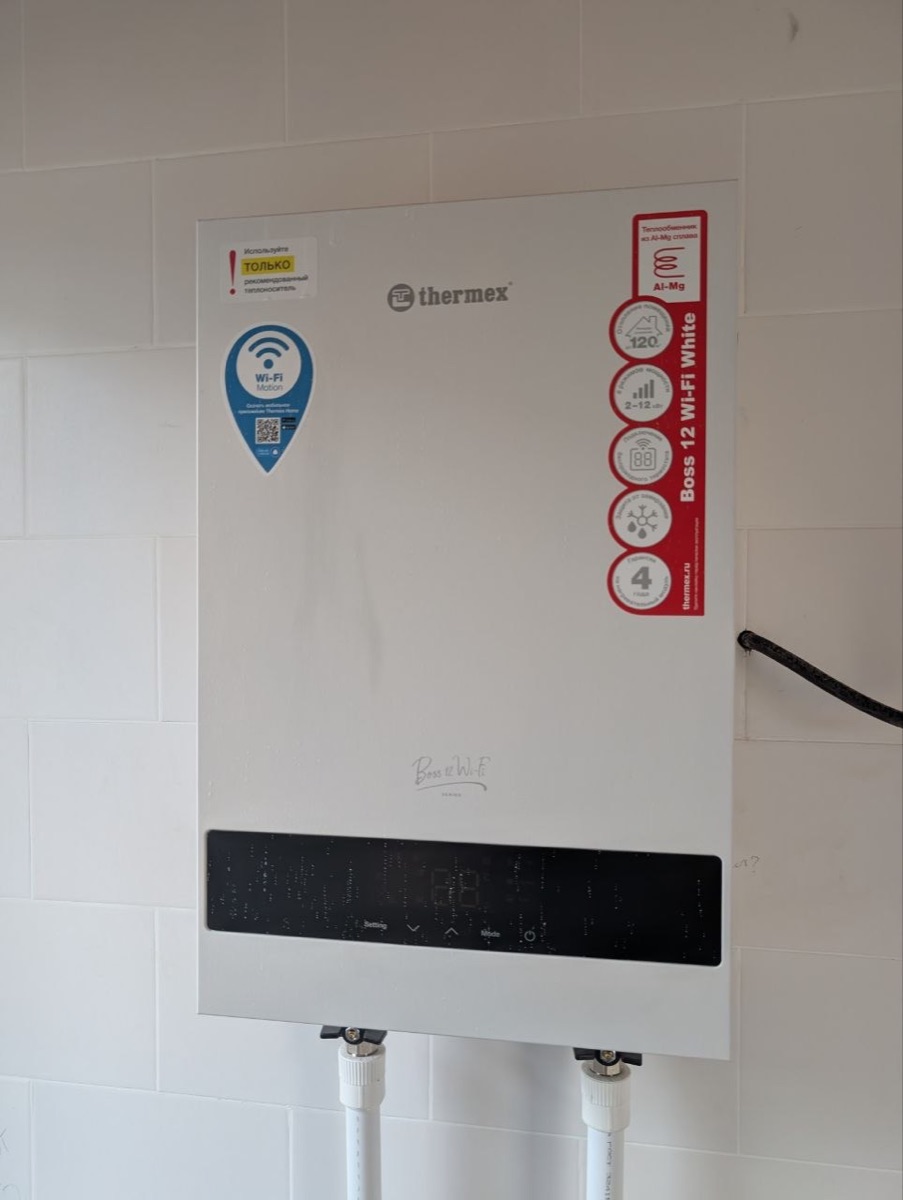

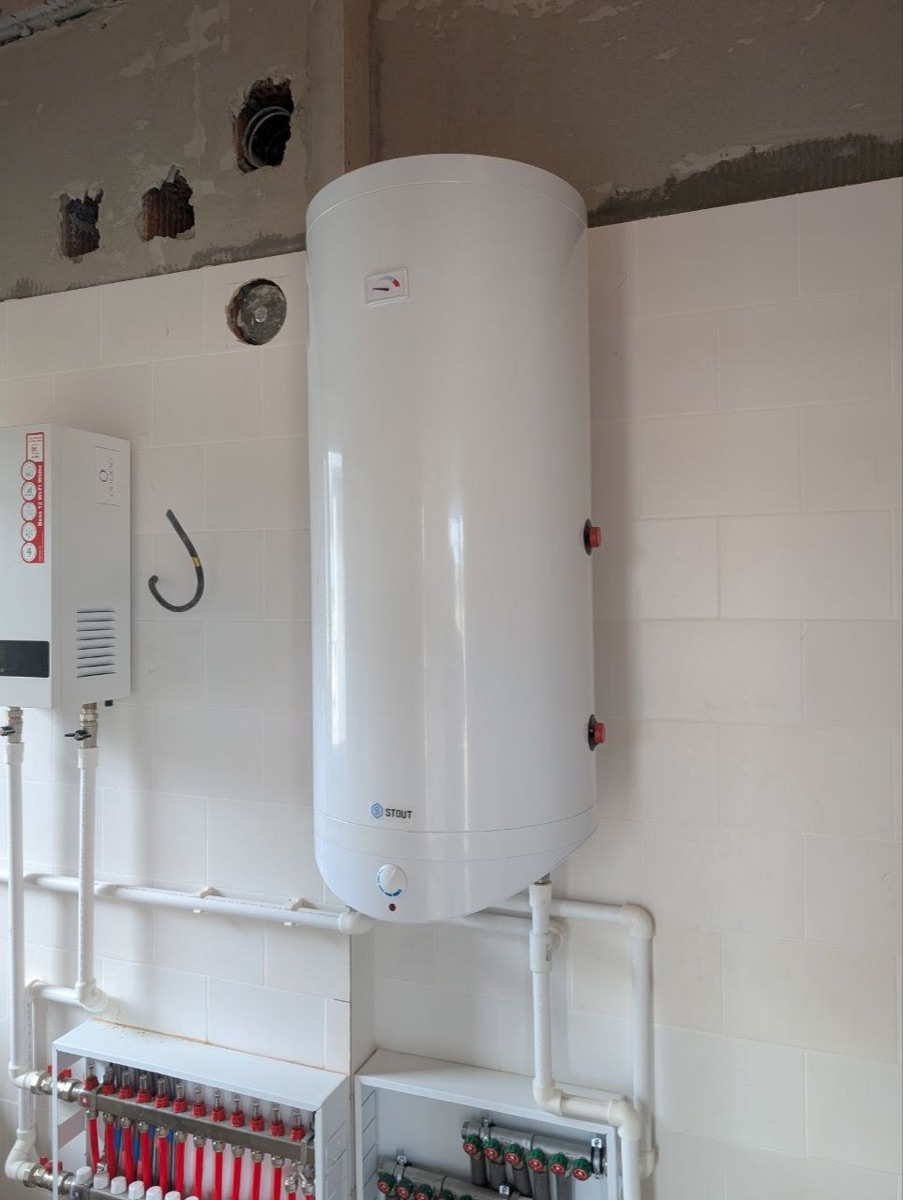

15 кВт, 3 фазы, подземный ввод · котёл Thermex Boss 12 (380В) + БКН STOUT · резерв — однофазный генератор

Общая идея

  1. Котёл — напрямую к трём фазам. Это единственная трёхфазная нагрузка и единственная, которой не нужна стабилизация: ТЭНам качество напряжения безразлично. Котёл идёт мимо стабилизатора.
  2. Весь дом — на одной стабилизированной фазе. Инверторный стабилизатор «3 в 1» равномерно грузит все три фазы и выдаёт одну чистую фазу: балансировка фаз не нужна вообще, качество сети в строящемся посёлке не страшно.
  3. Резерв — тривиальный. Однофазный инверторный генератор подключается одной розеткой в готовый перекидной рубильник. Коммутация делается сейчас, генератор покупается позже.
ЩУ НА УЛИЦЕ (металлический) ВВОД В ДОМ (гильза в ростверке) ВЕТКА А — КОТЁЛ (без стабилизатора) ВЕТКА Б — ДОМ (стабилизированная фаза)
